Применение сканирующей акустической микроскопии (САМ) при инспекции сквозных кремниевых переходов (СКП)

I. Основные возможности обнаружения

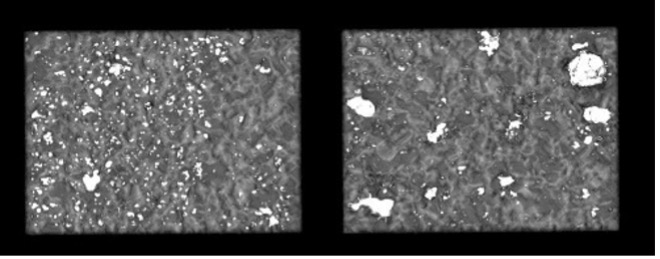

A. Идентификация внутренних дефектов СКП

Проникновение в подложку: САМ способен проникать через кремниевую подложку для обнаружения дефектов на микронном уровне внутри СКП, включая пустоты, трещины, расслоения и неравномерное заполнение.

Высокочастотная визуализация: При использовании высокочастотного ультразвука (≥50 МГц) технология обеспечивает точную локализацию и трехмерную визуализацию этих дефектов.

Целостность медного заполнения: САМ отлично справляется с оценкой полноты медного заполнения. Он позволяет обнаруживать пустоты или проблемы межфазного отслаивания, возникающие из-за несовершенства процессов электрохимического осаждения.

B. Неразрушающий анализ многослойной структуры

Оценка межфазных границ: САМ поддерживает оценку качества комбинированной структуры, включающей СКП и прилегающие диэлектрические слои или металлические межсоединения.

Картирование дефектов: Он точно идентифицирует межфазное отслаивание или загрязнение, которые являются критическими отказами, способными привести к нарушению передачи сигнала.

II. Технические преимущества

A. Высокое разрешение и глубина проникновения

Микронное разрешение: Использование высокочастотных преобразователей (≥50 МГц) обеспечивает разрешение на микронном уровне, что делает его идеальным для миниатюризированных структур СКП (диаметром от нескольких до десятков микрометров). Это позволяет точно визуализировать детали дефектов.

Неразрушающая оценка: Технология может проникать через всю кремниевую подложку и слои герметизации, обеспечивая неразрушающий сквозной контроль.

B. Трехмерное сканирование поперечных сечений

Томография: За счет интеграции технологий многоуглового сканирования САМ формирует трехмерные изображения структуры СКП, наглядно демонстрируя распределение дефектов по вертикальной глубине (например, осевое положение пустот в медном заполнении).

C. Интеллектуальная автоматизация и эффективность

Автоматическая инспекция: Интеграция алгоритмов автоматического обнаружения обеспечивает высокопроизводительный отбор матриц СКП на вафельном уровне.

Количественный анализ: Поддерживает автоматический статистический анализ параметров дефектов, таких как площадь дефекта и распределение по глубине.

III. Типичные сценарии применения

A. Оптимизация процесса изготовления СКП

Обратная связь по технологическому процессу: Анализируя данные о дефектах медного заполнения, САМ предоставляет действенную обратную связь для оптимизации параметров электрохимического осаждения (например, плотности тока, температуры), тем самым повышая общий выход годных СКП.

Мониторинг надежности: Он контролирует соответствие теплового расширения между СКП и кремниевой подложкой, помогая предотвратить распространение микротрещин, вызванное неравномерными термическими напряжениями.

B. Проверка надежности 3D-интегральных чипов

Передовая упаковка: В архитектурах вафельного упаковки (WLP) и 3D-стекированных чипов САМ проверяет качество межфазного склеивания между СКП и соседними слоями, обеспечивая долгосрочную стабильность работы в условиях высоких температур и высоких частот.

C. Анализ отказов и контроль качества (КК)

Неразрушающий отбор проб: По сравнению с разрушающим контролем (например, получением поперечных срезов) САМ сохраняет образец с отказом в целостности, поддерживая воспроизводимое исследование дефектов СКП и последующее улучшение технологического процесса.

IV. Сравнение с традиционными методами инспекции

Заключение: Благодаря сочетанию высокого разрешения, неразрушающего характера работы и передовых возможностей 3D-визуализации САМ стал незаменимым инструментом для производства СКП и инспекции 3D-интегральных чипов, значительно повышая надежность и выход годных изделий при передовых технологиях упаковки.
