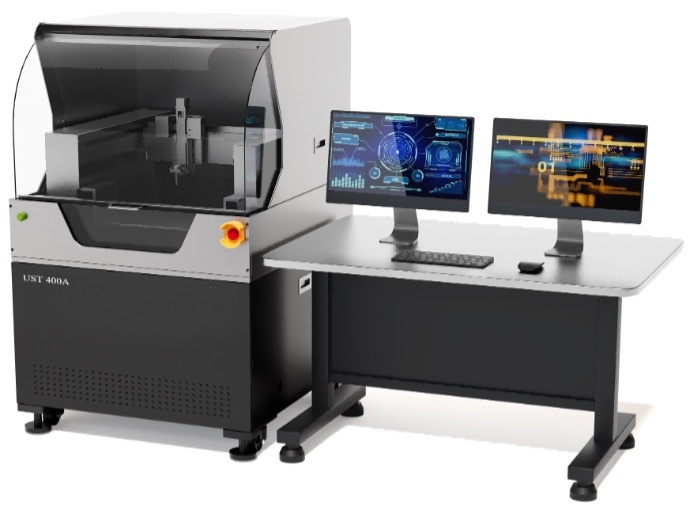

المجهر الصوتي الماسح UST400A (سام)

المجهر الصوتي الماسح مُطوَّر لفحص موقع وحجم وتوزيع العيوب الداخلية في عبوات أو مواد أشباه الموصلات باستخدام الموجات فوق الصوتية عالية التردد. إنه شديد الحساسية لطبقة الربط، وبالتالي يمكنه الكشف عن الثقوب الهوائية، والعيوب، والشوائب، والتقشير الطبقي، وغيرها.

المجهر الصوتي الماسح هو نوع من الأجهزة غير المدمرة، والذي يمكنه عرض الموجات وصور عالية الدقة لداخل الأجسام قيد الفحص، ويمكنه الحفاظ على العيوب الصغيرة التي تُفقد في الفحص المدمر.

طلب عرض سعر

معلومات المنتج

نظرة عامة

l يستخدم جهاز UST 400A الموجات فوق الصوتية عالية التردد (أكثر من 5 ميجاهرتز) للكشف عن شكل وحجم وموقع وتوزيع العيوب داخل الأجهزة والمواد أشباه الموصلات، ويتم عرض النتائج على هيئة موجات وصور.

l إنه شديد الحساسية لسطح الربط، ويمكنه الكشف عن العيوب غير المتصلة مثل المسام، والشقوق، والمشتملات، والتقشير الطبقي.

l الفحص غير المدمر، والذي يمكنه الحفاظ على العيوب الدقيقة التي تُفقد في الفحص المدمر، ويمكن استمرار استخدام العينات بعد اجتياز الاختبار.

l من خلال الكشف عن توزيع كثافة المادة، يمكن استنتاج الخواص الميكانيكية للمواد مثل مجال الإجهاد واتجاه تغير الشقوق. كما أنه يتمتع بقدرات معينة في التمييز بين اختلافات كثافة المواد، ومعامل المرونة، والسمك، والتغيرات في الشكل الهندسي.

ويستخدم بشكل أساسي في تحليل الأعطال، وتحليل الموثوقية، والتحكم في العمليات، والتحكم في الجودة، وتطوير المنتجات، وتحسين العمليات، وفحص المواد الواردة، وغيرها من التطبيقات.

الميزات الرئيسية

1. الميزات التقنية

² محور المسح يستخدم تقنية التعليق المغناطيسي والموازنة الديناميكية، وهو عالي السرعة وصامت، مما يتيح مسحًا سريعًا وفعالًا للأجهزة.

图片 1.png

² تتوفر أنواع متعددة من محولات الموجات فوق الصوتية، ومن خلال اختيار المحول المناسب، يمكن تحقيق أفضل نتائج الكشف.

图片 2.png

u بسبب التردد الفائق الارتفاع، لا تحدث به ظاهرة التجويف، وهو غير ضار لكل من الأجهزة والأجسام البشرية. يمكن استخدام الأجهزة بشكل طبيعي بعد إجراء الاختبار.

² طرق مسح وفيرة، تدعم وضعي النبضة-الصدى والنفاذ عبر المادة. 图片 3.png A Scan B Scan C Scan

² يمكن تخصيص نطاق المسح، وهو مناسب ليس فقط للمسح والتحليل السريع للأجهزة الفردية، ولكن أيضًا للمسح المتزامن لمجموعات الأجهزة الدفعية.

² تتميز بوظيفة التعرف التلقائي على العيوب والتلوين التلقائي للعيوب، ويمكنها فرز المنتجات غير المطابقة بسرعة. تُظهر الصورة موقع وشكل وحجم العيوب الداخلية في الجهاز قيد الاختبار.

图片 4.png 图片 5.png

بنود الاختبار

الوظائف الرئيسية
² طرق المسح: مسح ألف، مسح باء، مسح جيم، مسح المظهر الكنتوري (النوع دال)، مسح متعدد الطبقات، مسح طبقة بطبقة، مسح الكتلة، مسح فقدان الصدى الخلفي، مسح القفز، مسح الصينية، مسح الحوض (اختياري) إلخ.
² يتم عرض موجة ألف في الزمن الحقيقي أثناء عملية المسح، مما يسهل ضبط بوابة البيانات في الزمن الحقيقي.
² يمكن ضبط معلمات مسار المسح من خلال البرنامج، ويمكن ضبط موضع البدء لمسح باء وجيم بحرية ضمن نطاق المسح.
² يتمتع النظام بوظائف الاختبار الذاتي عند التشغيل، وتشخيص الأعطال، وإشارة إنذار الأعطال.
² يدعم وضع المسح متعدد الطبقات المسح المتزامن لما يصل إلى 100 طبقة.
² يمكن أن تصل دقة الصور الممسوحة إلى 10000 × 10000.
² وظيفة متابعة السطح الأمامي، والتي يمكنها إكمال المسح بشكل طبيعي في حالة الأجهزة غير المستوية.
² التبديل في الزمن الحقيقي بين الصور الموجبة، السالبة، ذروة الإشارة، صور الطور، وصور زمن الرحلة (TOF).
² يمكن تغيير المعلمات مثل كسب الإشارة أثناء المسح، وتدخل حيز التنفيذ في الزمن الحقيقي.
² التخزين التلقائي لمعلمات الإعداد، ودعم استخراج إعدادات المعلمات لنتائج المسح، مما يسهل المسح الثانوي، ويقلل من وقت ضبط المعلمات لنفس الجهاز في المرحلة اللاحقة، ويحسن كفاءة العمل.
² يمكن تحقيق التعرف التلقائي على العيوب، وإحصاء حجم ومساحة العيوب، والحساب التلقائي لنسبة العيوب في المنطقة المقاسة، والتلوين في الزمن الحقيقي للعيوب الطبقية.
² يدعم العرض المتزامن لعدة صور من نتائج الكشف، وإعادة التحليل والمعالجة.
² يدعم قياس الطول لنتائج المسح، مما يسمح بقياس سمك العينة.
² يدعم التعليق النصي لنتائج المسح.
² يدعم التكبير في الزمن الحقيقي للصور الممسوحة لسهولة الملاحظة؛
² حزمة برامج معالجة الصور القوية: تكبير الصور، السحب، التعليق القياسي، التصفية الوسيطة للصور، التصفية المتوسطة، معالجة الألوان المعكوسة، معالجة النقش، تعزيز التباين، التعزيز العام، التلوين الزائفي وغيرها من وظائف المعالجة؛
² يمكن حفظ نتائج المسح كصور بتنسيق bmp أو jpg، أو كملفات csam مع معلمات المسح؛
وظيفة قوية لتصدير التقارير التلقائية، تدعم حفظ نتائج المسح وموجة ألف بنقرة واحدة، مما يسهل إعداد تقارير الفحص من قبل المفتشين في المرحلة اللاحقة.

البيانات التقنية

المواصفات الفنية² نطاق المسح: 380 ملم × 380 ملم (بدون مسح تي)؛ 380 ملم × 160 ملم (مع مسح تي)؛² شوط ضبط البؤرة: 80 ملم؛² أقصى سرعة مسح: 1000 ملم/ثانية؛² عرض نطاق الإشارة: 5-300 ميجاهرتز (500 ميجاهرتز اختياري)؛² نطاق تردد محول الموجات فوق الصوتية: 5-230 ميجاهرتز؛² تردد أخذ العينات: 1 جيجا عينة/ثانية؛² أبعاد الجهاز: 780 ملم × 840 ملم × 1380 ملم (قابل للتخصيص)؛

برنامج SMTest للاختبار

1. التطبيقات² الأجهزة / العبوات أشباه الموصلات PDIP, SOIC, TSOP, PLCC, PQFP, TQFP, PBGA, PGA, QFN, CSP, FipChip, PBGA, FleXBGA, المادة المملوءة تحت القالب (MUF), الأجهزة المنفصلة والقدرة, الثايرستورات والترانزستورات ذات البوابة المعزولة (IGBT), المبردات الحرارية إلخ.² الرقاقة الرقاقة المترابطة, الأنظمة الميكروإلكتروميكانيكية (MEMS), مصابيح LED, مستشعرات BSI, الثقوب العمودية عبر الرقاقة (TSV), إلخ.² الإلكترونيات المكثفات الخزفية متعددة الطبقات (MLCC), لوحات الدوائر المطبوعة (PCB), المبردات الحرارية الكهربائية (TEC), غلاف العبوة الخزفية, إلخ.² أخرى PDC, الخزفيات, أجزاء اللحام, إلخ.
